| 閥體材質 | WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼 |
|---|---|
| 公稱通徑 | DN2-25mm |
| 壓力范圍 | 1.6、4.0、6.4、10.0、16.0、20.0Mpa |
| 閥蓋形式 | 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃) |
| 適用介質 | 水、蒸汽、石油、天然氣等 |
| 執行機構 | 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作) |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

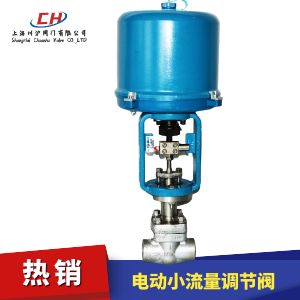

電動小流量調節閥是由直行程電動執行機構和小流量調節閥閥體組成。防爆型電動執行機構防爆等級為ExdII BT4。電動小流量調節閥控制信號4-20mA，反饋信號4-20mA。小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數，確定閥座縮徑，進而控制閥門的流量大小。
電動執行機構
電動小流量調節閥標配3810L電動執行機構機構，可以選配防爆型3810L電動執行機構和PSL電動執行機構（客戶可指定品牌電動執行機構），電源電壓為AC220V，選配AC380V 和DC24V。
| 公稱通徑(DN) | G3/8"、1/2"、G3/4"、G1" | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 額定流量系數KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允許壓差(MPa) | ≤公稱壓力 | ||||||||||||
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
| 流量特性 | 等百分比 | ||||||||||||
| 額定行程 | 8 | 10 | 12 | ||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | ||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 配置執行器類別 | PSL系列、3810L系列等電動執行器(客戶指定品牌亦可) | ||||||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | ||||||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | |||||||||||||
| 零部件 | 材質 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304 | 316 | 316L |
| 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 閥座/套筒 | 304 | 304 | 316 | 316L |
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套/并帽 | 304 | 304 | 316 | 316L |
| 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 閥蓋 | WCB | 304 | 316 | 316L |
| 閥桿 | 304 | 304 | 316 | 316L |
| 金屬墊 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
| 填料壓蓋 | WCB | 304 | 316 | 316L |

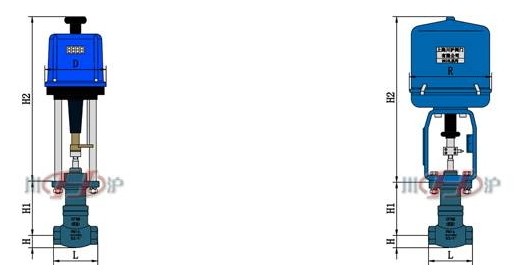

| 公稱通徑DN | 閥座直徑dn | L | H | H1 (3810) | H1 (PSL) | D | R |
|---|---|---|---|---|---|---|---|
| G3/8" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G1/2" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G3/4" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G1" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
