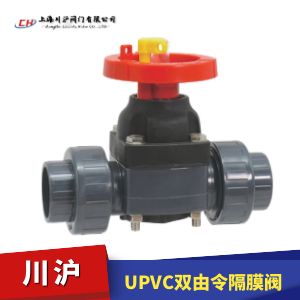

雙由令UPVC隔膜閥的特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。內腔隔開件是采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。
公稱通徑：DN15 ~ DN100
公稱壓力：PN6、PN10
連接方式：法蘭式、快裝、內螺紋、雙由令
控制方式：開關型（ON-OFF）、調節閥（輸入信號4-20mA或者1-5VDC）
驅動形式：手動、氣動、電動等
| NO. | 名稱Name | 材質Material |
|---|---|---|
| 1 | 限位罩Cover Limit | AS |
| 2 | 限位螺絲Limit screws | 45# |
| 3 | 手輪Hand wheel | ABS |
| 4 | 閥蓋Bonnet | UPVC |
| 5 | 閥母Yoke?nut | HT 300 |
| 6 | 壓板Platen | 45#噴塑Spray |
| 7 | 螺絲Screw | 304 |
| 8 | O型圈O-ring | EPDM |
| 9 | 螺帽Nut | UPVC |
| 10 | 主體Main | UPVC |
| 11 | 接頭Joints | UPVC |
| 12 | 閥桿Stem | 45# |
| 13 | 螺帽Nut | 304 |
| 14 | 閥瓣Disc | 玻璃鋼 FRP |
| 15 | 橡膠墊Rubber pad | EPDM |
| 16 | 膜片Diaphragm | EPDM/FPM |
| 材 料 | 代號 | 適用溫度 | 適用介質 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種 有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種 有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強 腐蝕性介質。 |
| 聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機 酸、無機酸、無機溶劑等。 |
| 聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送，對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性，防靜電、無毒 |
| 鑄鐵，無襯里 | ≤100℃ | 非腐蝕性介質 Non ??corrosive ??medium |
|
| 不銹鋼，無襯里 | ≤150℃ | 一般腐蝕性介質 | |
| 丁基膠(B級) | IIR | ≤120℃ | 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。 |
| ★天然膠(Q級) ? | NR | ≤85℃ | 凈化水、無機鹽、稀釋無機酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然膠相似的耐酸、堿性能，用于低壓蒸汽、熱水、 冷水性能極為良好。 |
| 氯丁膠 | CR | ≤85℃ | 耐酸、耐堿、耐油和非極性溶劑。耐磨性?xún)?yōu)于天然膠。 |
| 丁腈膠 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能與天然膠相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品，耐燃、耐熱性，但不耐石油類和芳烴。 |
| 氟橡膠 | FKM | ≤150℃ | 具有類似氟塑料的耐腐蝕性能，在濃酸、強氧化性能中極 穩定，在有機溶劑和堿溶液中穩定。 |
| 硅橡膠 | SI | ≤200℃ | 耐高溫，電絕緣性能優良，耐磨性良好，能耐稀酸， 稀堿、鹽、水腐蝕，不耐汽油、煤油等石油產品腐蝕。 |
| 公稱外徑 Nominal oulside dismeter dn |
公稱通徑 Nominal path DN |
結構尺寸 Struclurg size |
|||||
|---|---|---|---|---|---|---|---|
| L | H | I | D | B | A | ||
| 20 | 15 | 142 | 90 | 22 | 8 | 25 | 77 |
| 25 | 20 | 162 | 95 | 22 | 8 | 25 | 77 |
| 32 | 25 | 175 | 105 | 22 | 8 | 25 | 87 |
| 40 | 32 | 196 | 125 | 26 | 8 | 36 | 100 |
| 50 | 40 | 227 | 145 | 32 | 10 | 36 | 117 |
| 63 | 50 | 272 | 172 | 39 | 10 | 45 | 137 |
