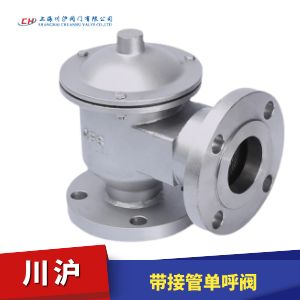

帶接管單呼閥是固定在儲罐頂上的通氣裝置。只排氣不吸氣，以保證罐內壓的正常狀態，防止罐內超壓使儲罐遭受損壞，也可減少罐內液體揮發損耗。它可接儲罐內的廢氮回收，將儲罐排出氣體進行回收、焚燒、吸附處理，真正做到了高效、節能、環保。帶接管呼吸閥連接方式選用法蘭。
產品特點：本閥具有通氣量大，密封性能好，泄漏量小，耐腐蝕、阻爆等特點。
| 壓力|等級 | A | B | C | D | E |
|---|---|---|---|---|---|
| 正壓 | +355Pa (+36毫米水柱) | +665Pa (+68毫米水柱) | +980Pa (+100毫米水柱) | +1375Pa (+140毫米水柱) | +1765Pa (+180毫米水柱) |
| 負壓 | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) |
| 公稱通徑DN(mm | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 安裝尺寸 | L | 180 | 210 | 210 | 225 | 240 | 260 | 280 | 375 | 445 | 510 | 580 | |
| H | 210 | 250 | 250 | 270 | 285 | 325 | 350 | 400 | 445 | 485 | 560 | ||
| L1 | 115 | 135 | 135 | 140 | 145 | 160 | 175 | 225 | 275 | 310 | 345 | ||
| H1 | 125 | 150 | 150 | 155 | 175 | 200 | 205 | 230 | 250 | 270 | 310 | ||
為了確保呼吸閥的性能達到完全使用的目的。呼吸閥在半年進行檢查和保養。
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿閥環接觸有無損傷。
2、重新安裝壓力閥盤時，要保證接觸面嚴密，導桿升降靈活。
3、起用新的呼吸閥時，必須清除閥盤間的防震物，該閥一定要垂直安裝。
