閥體材質	304不銹鋼、316不銹鋼
公稱通徑	DN6~100mm
公稱壓力	1000PSI
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

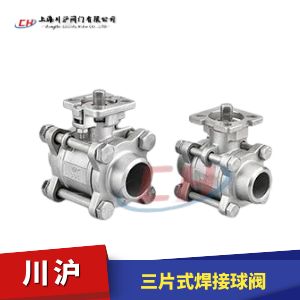

三片式焊接球閥型號：Q61F/Q61PPL

三片式焊接球閥用于1000PSI壓力的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
三片式焊接球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動三片式焊接球閥（開關型和調節型控制信號4-20mA）和氣動三片式焊接球閥（開關型和調節型控制信號4-20mA）

三片式焊接球閥零部件參數

序號 Number	零件名稱 Name	材質 Material
1	閥蓋 cap	A351?CF8	A351?CF8M	A216?WCB
2	密封線 sealing?line	PTFE	PTFE	PTFE
3	閥座 valve?seat	PTFE	PTFE	PTFE
4	球體 sphere	SS304	SS316	SS304
5	閥體 valve?body	A351?CF8	A351?CF8M	A216?WCB
6	螺栓 bolt	SS304	SS304	SS304
7	彈墊 spring?pad	SS304	SS304	SS304
8	螺母 nut	SS304	SS304	SS304
9	閥桿 stem	SS304/SS316	SS316	SS304/SS316
10	減磨墊 Anti-wear?pads	PTFE	PTFE	PTFE
11	填料 filer	PTFE	PTFE	PTFE
12	壓蓋 gland	SS304	SS304	SS304
13	手柄 handle	SS304	SS304	SS304
14	彈墊 spring?pad	SS304	SS304	SS304
15	螺母 nut	SS304	SS304	SS304

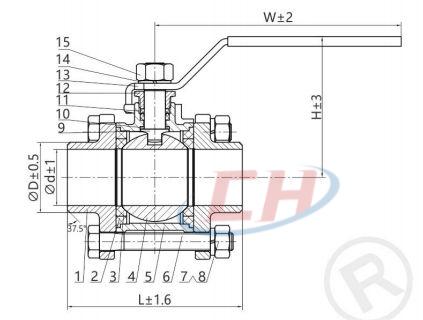

三片式焊接球閥結構圖

三片式焊接球閥安裝尺寸

SIZE		d	D	L	H	W
1/2"	DN15	15	22	71	50	95
3/4"	DN20	20	26.5	78	60	110
1"	DN25	25	31.2	92	66	125
1-1/4"	DN32	32	39.3	101.5	78	135
1-1/2"	DN40	38	47.2	111	85	140
2"	DN50	49	57.2	137.5	95	165
2-1/2"	DN65	64	74	178	123	220
3"	DN80	78	90.3	198	140	220
4"	DN100	98	111	242	156	300
