閥體材質	WCB、304不銹鋼、316不銹鋼
公稱通徑	DN25~100mm
公稱壓力	PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

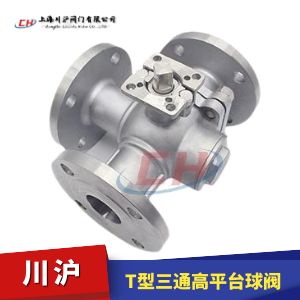

T型三通高平臺球閥型號：Q45F/Q45PPL

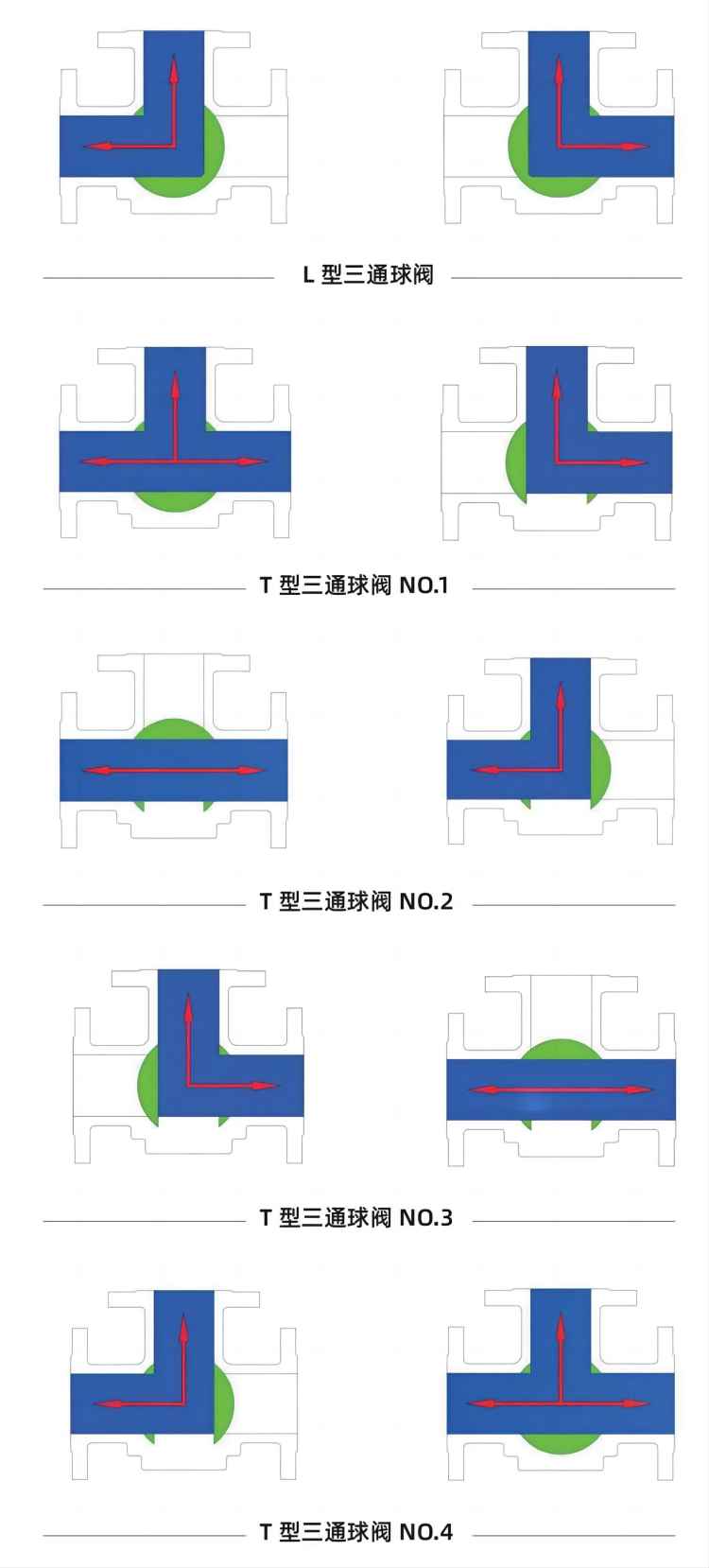

T型三通高平臺球閥用于控制三通介質流向，解決對管道介質流向分配問題。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。三通球閥閥芯結構有L型和T型2種方式，可以用來分配不同的流向。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
T型三通高平臺球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動T型三通高平臺球閥（開關型和調節型控制信號4-20mA）和氣動T型三通高平臺球閥（開關型和調節型控制信號4-20mA）

T型三通高平臺球閥零部件參數

序號No	零件PARTS	材料MATERIAL
1	閥體	CF8、CF8M
2	密封圈	PTFE、RPTFE
3	球體	SS304、SS316
4	雙頭螺栓	SS304
5	螺母	SS304
6	密封線	PTFE、RPTFE
7	閥蓋	CF8、CF8M
8	閥桿	SS304、SS316
9	防飛墊片	F304
10	填料	PTFE、RPTFE
11	壓蓋	CF8
12	六角頭螺栓	SS304
13	螺母	SS304
14	后蓋	CF8
15	密封線	PTFE、RPTFE
16	閥座環	CF8
17	密封圈	PTFE、RPTFE

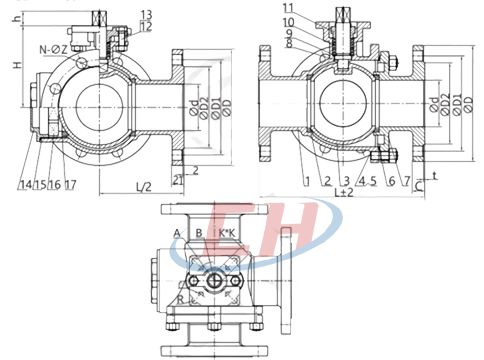

T型三通高平臺球閥結構圖

T型三通高平臺球閥安裝尺寸

SIZE	d	D	D1	D2	C	t	L	H	A	B	R	r	K*K	h	N- φz
1"	25	115	85	65	14	2	180	62	70	/	3.5	/	11*11	12	4- φ14
1-1/4"	32	135	100	78	16	2	200	72	70	/	4.5	1	11*11	12	4- φ18
1-1/2"	40	145	110	85	16	3	220	78	70	/	4.5	/	14*14	15	4- φ18
2"	50	160	125	100	16	3	240	86	70	/	4.5	/	17*17	18	4- φ18
2-1/2"	65	180	145	120	18	3	260	102	102	70	5.5	4.5	17*17	18	4- φ18
3"	80	195	160	135	20	3	280	115	102	70	5.5	4.5	19*19	20	8- φ18
4"	100	215	180	155	20	3	320	137	102	70	5.5	4.5	22*22	23	8- φ18
